成 人免费 在线观看女同_国产在线无码不卡播放_亚洲一区二区日韩av_九九热爱视频精品99e6_最近最新中文在线观看_免费a猛猛猛片_国产精品1区a级卡电影_久久亚国产一日韩_亚洲第一毛片无遮挡_吉泽明步超m自缚痴女

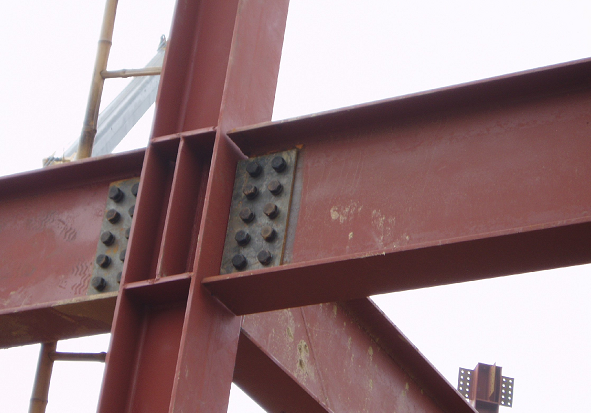

江蘇鋼結(jié)構(gòu)的防腐蝕措施 ：

（1） 耐候鋼：耐腐蝕性能優(yōu)于一般結(jié)構(gòu)用鋼的鋼材稱為耐候鋼，一般含有磷、銅、鎳、鉻、鈦等金屬，使金屬表面形成保護(hù)層，以提高耐腐蝕性。其低溫沖擊韌性也比一般的結(jié)構(gòu)用鋼好。標(biāo)準(zhǔn)為《焊接結(jié)構(gòu)用耐候鋼》（GB4172-84）。

（2） 熱浸鋅：熱浸鋅是將除銹后的鋼構(gòu)件浸入600℃左右高溫融化的鋅液中，使鋼構(gòu)件表面附著鋅層，鋅層厚度對5mm以下薄板不得小于65μm，對厚板不小于86μm。從而起到防腐蝕的目的。這種方法的優(yōu)點(diǎn)是耐久年限長，生產(chǎn)工業(yè)化程度高，質(zhì)量穩(wěn)定。因而被大量用于受大氣腐蝕較嚴(yán)重且不易維修的室外鋼結(jié)構(gòu)中。如大量輸電塔、通訊塔等。近年來大量出現(xiàn)的輕鋼結(jié)構(gòu)體系中的壓型鋼板等。也較多采用熱浸鋅防腐蝕。熱浸鋅的首道工序是酸洗除銹，然后是清洗。這兩道工序不徹底均會(huì)給防腐蝕留下隱患。所以必須處理徹底。對于鋼結(jié)構(gòu)設(shè)計(jì)者，應(yīng)該避免設(shè)計(jì)出具有相貼合面的構(gòu)件，以免貼合面的縫隙中酸洗不徹底或酸液洗不凈。造成鍍鋅表面流黃水的現(xiàn)象。熱浸鋅是在高溫下進(jìn)行的。對于管形構(gòu)件應(yīng)該讓其兩端開敞。若兩端封閉會(huì)造成管內(nèi)空氣膨脹而使封頭板爆裂，從而造成安全事故。若一端封閉則鋅液流通不暢，易在管內(nèi)積存。

（3） 熱噴鋁（鋅）復(fù)合涂層：這是一種與熱浸鋅防腐蝕效果相當(dāng)?shù)拈L效防腐蝕方法。具體做法是先對鋼構(gòu)件表面作噴砂除銹，使其表面露出金屬光澤并打毛。再用乙炔-氧焰將不斷送出的鋁（鋅）絲融化，并用壓縮空氣吹附到鋼構(gòu)件表面，以形成蜂窩狀的鋁（鋅）噴涂層（厚度為80μm~100μm）。最后用環(huán)氧樹脂或氯丁橡膠漆等涂料填充毛細(xì)孔，以形成復(fù)合涂層。此法無法在管狀構(gòu)件的內(nèi)壁施工，因而管狀構(gòu)件兩端必須做氣密性封閉，以使內(nèi)壁不會(huì)腐蝕。這種工藝的優(yōu)點(diǎn)是對構(gòu)件尺寸適應(yīng)性強(qiáng)，構(gòu)件形狀尺寸幾乎不受限制。大到如葛洲壩的船閘也是用這種方法施工的。另一個(gè)優(yōu)點(diǎn)則是這種工藝的熱影響是局部的，受約束的，因而不會(huì)產(chǎn)生熱變形。與熱浸鋅相比，這種方法的工業(yè)化程度較低，噴砂噴鋁（鋅）的勞動(dòng)強(qiáng)度大，質(zhì)量也易受操作者的情緒變化影響。

（4） 涂層法：涂層法防腐蝕性一般不如長效防腐蝕方法（但目前氟碳涂料防腐蝕年限甚至可達(dá)50年）。所以用于室內(nèi)鋼結(jié)構(gòu)或相對易于維護(hù)的室外鋼結(jié)構(gòu)較多。它一次成本低，但用于戶外時(shí)維護(hù)成本較高。涂層法的施工的第一步是除銹。優(yōu)質(zhì)的涂層依賴于徹底的除銹。所以要求高的涂層一般多用噴砂噴丸除銹，露出金屬的光澤，除去所有的銹跡和油污?，F(xiàn)場施工的涂層可用手工除銹。涂層的選擇要考慮周圍的環(huán)境。不同的涂層對不同的腐蝕條件有不同的耐受性。涂層一般有底漆（層）和面漆（層）之分。底漆含粉料多，基料少。成膜粗糙，與鋼材粘附力強(qiáng)，與面漆結(jié)合性好。面漆則基料多，成膜有光澤，能保護(hù)底漆不受大氣腐蝕，并能抗風(fēng)化。不同的涂料之間有相容與否的問題，前后選用不同涂料時(shí)要注意它們的相容性。涂層的施工要有適當(dāng)?shù)臏囟龋?~38℃之間）和濕度（相對濕度不大于85%）。涂層的施工環(huán)境粉塵要少，構(gòu)件表面不能有結(jié)露。涂裝后4小時(shí)之內(nèi)不得淋雨。涂層一般做4~5遍。干漆膜總厚度室外工程為150μm，室內(nèi)工程為125μm，允許偏差為25μm。在海邊或海上或是在有強(qiáng)烈腐蝕性的大氣中，干漆膜總厚度可加厚為200~220μm。

（5） 陰極保護(hù)法：在鋼結(jié)構(gòu)表面附加較活潑的金屬取代鋼材的腐蝕。常用于水下或地下結(jié)構(gòu)。
